Strom

Die Hausinstallation im 3. Obergeschoss ist einphasig und verwendet das Konzept der "klassischen Nullung". Die Verkabelung im Unterputz verwendet sogenannte Stegleitungen.

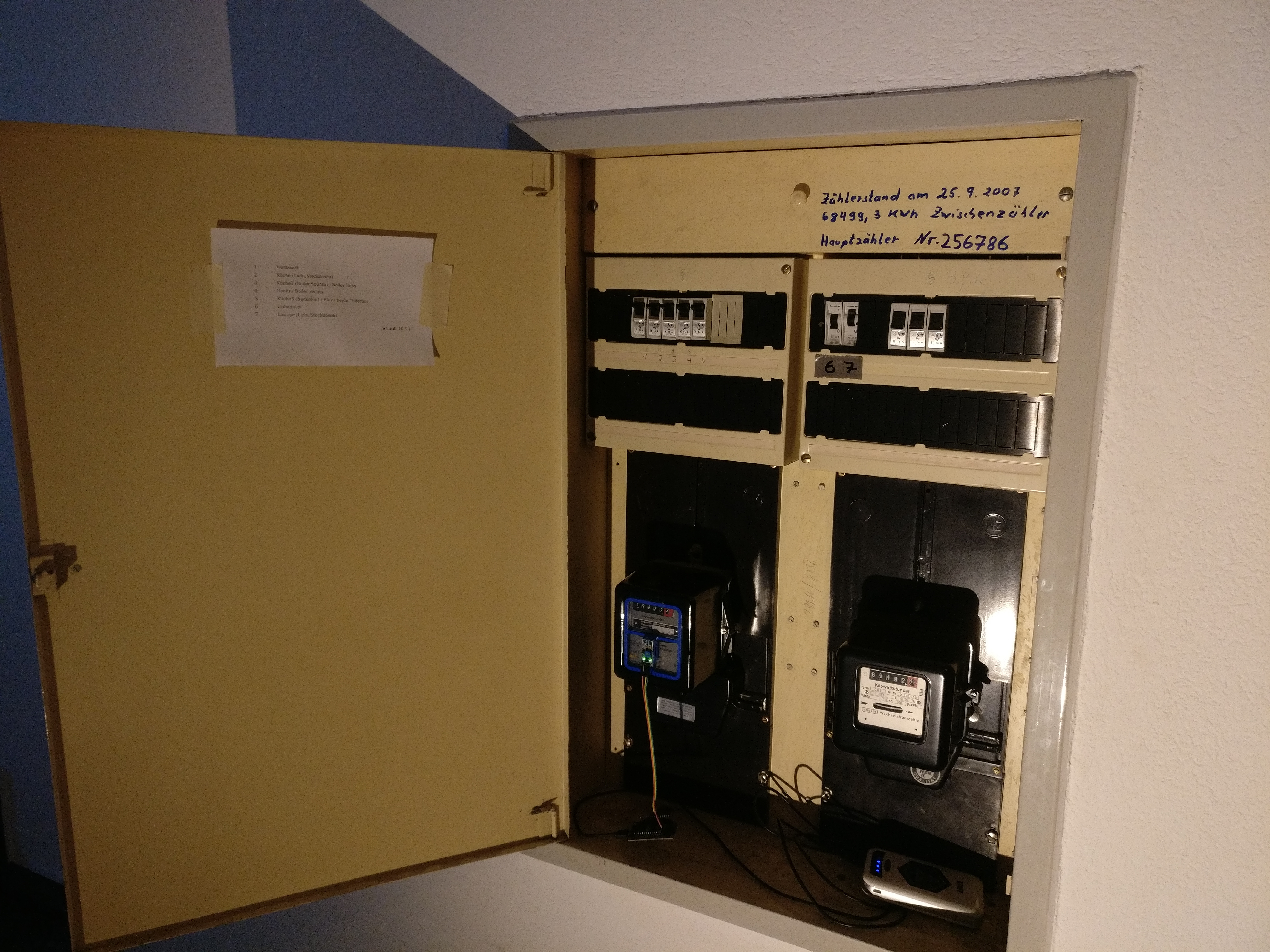

Sicherungskasten

Die Sicherungen und der Stromzähler befinden sich im Hausflur vor der Eingangstür zu unseren Räumen.

Stromzähler

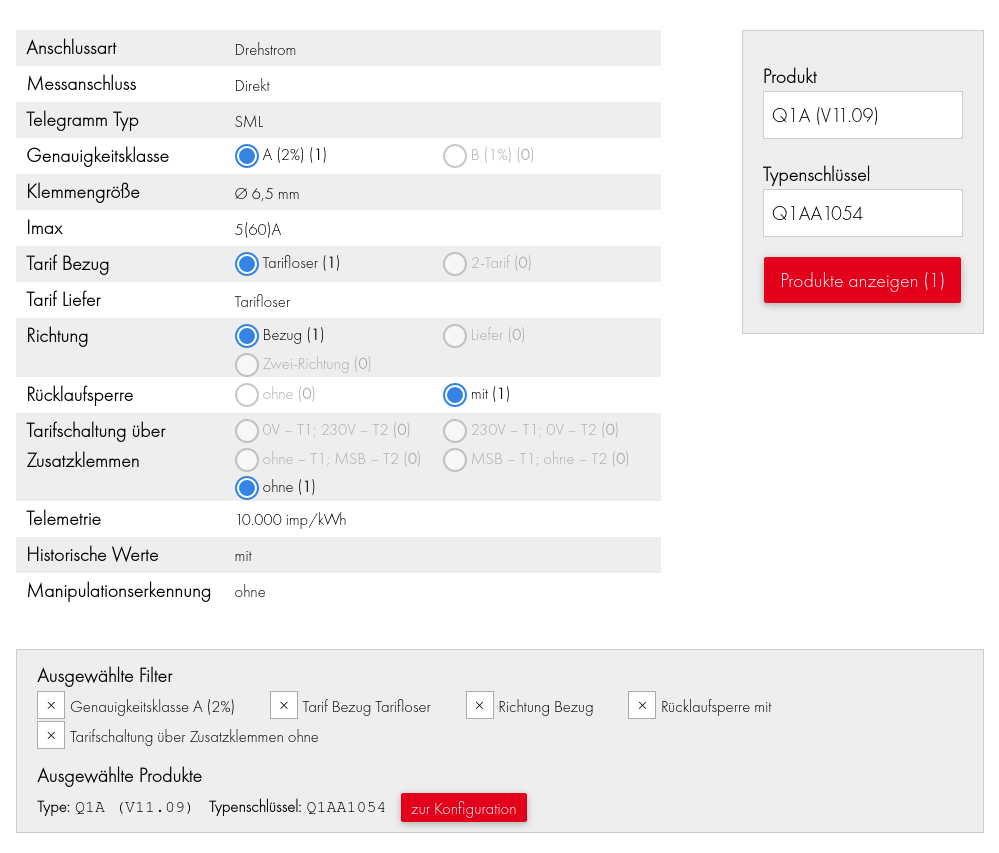

Bei unserem Stromzähler handelt es sich um das Modell Q1AA1054 vom Hersteller EasyMeter. Es handelt sich dabei um einen Einrichtungsszähler mit Rücklaufsperre, was bedeutet, dass Einspeisungen ins Netz nicht abgerechnet werden.

Der Tausch hin zur modernen Messeinrichtung erfolgte im Oktober 2022. Die Privatsphäre-Funktionalität des Zählers wurde über den PIN vom Netzbetreiber deaktiviert, so dass auf dem Display hochauflösende Werte ablesbar sind und wir über die optische Schnittstelle Telemetrie-Daten im Smart Message Language empfangen können.

Über einen IR-Kopf lesen wir aktuell die folgenden OBIS-Kennzahlen aus:

• 1-0:1.8.0 (Bezug in kWh)
• 1-0:12.7.0 (Spannung in V)
• 1-0:16.7.0 (Gesamtwirkleistung in W)

https://git.darmstadt.ccc.de/noc/space/esphome/-/blob/main/includes/models/esp8266_sml.yaml

Sicherungen

Sicherung	Verbraucher
1	Wekstatt
2	Küche - Licht, Steckdosen
3	Küche - Boiler, Spülmaschine / Boiler links
4	Racks / Boiler rechts
5	Küche - Backofen / Flur / beide Toiletten
6	Unbenutzt
7	Lounge - Licht, Steckdosen

Die Sicherungen 3, 4 & 5 werden für Verbraucher in anliegenden Räumen verwendet um die Sicherungen in den jeweiligen Räumen zu entlasten.
